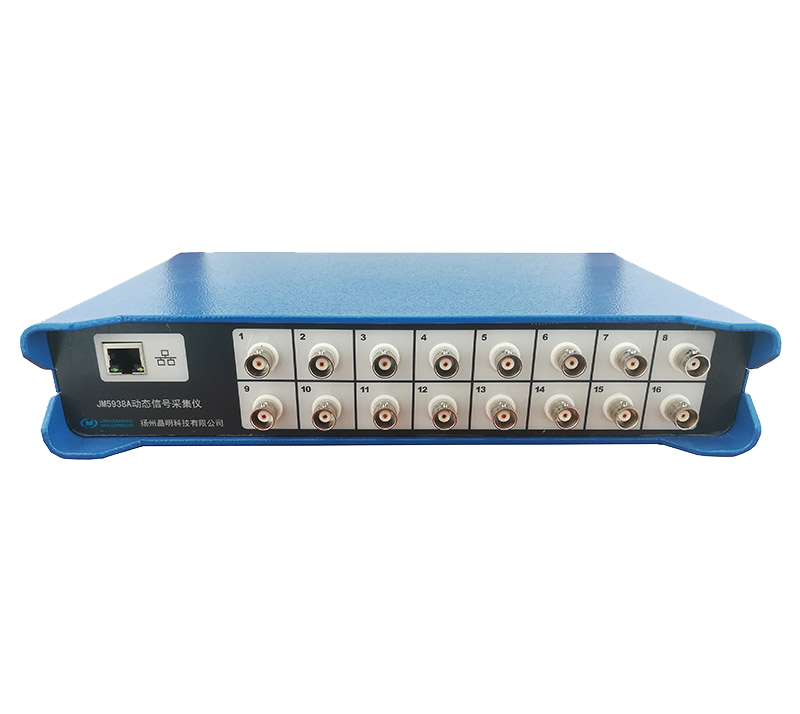

一、概述

JM5937/JM5938是一款高性能數據采集分析的動態信號測試分析系統。系統采用LAN接口和計算機進行通訊，完成電壓/IEPE信號的調理和數據的采集。單臺設備支持16CH，系統多支持8臺設備同時工作，設備間通過級聯實現同步工作。每通道內置獨立的24bit ADC，保證每通道高以100kHz的采樣率同步采樣，這一性能使系統既適用于一般的信號采集應用，也適用于較高要求的如模態測試等試驗場合。降低采樣率，可進一步提升系統容量。

二、應用范圍

?研究院、高校、企業的實驗室進行科研實驗

?土木工程、電子電器、汽車工業、機械工程、軌道交通、船舶工業、兵器工業等領域結構力學性能、動力學性能等測試，適用于碰撞試驗、爆炸試驗、飛行試驗、噪聲試驗等高動態范圍要求的試驗

三、系統特點

?內置多功能適調器，可完成電壓及IEPE等信號的測試

?配接JM5890 Q-IEPE轉換器支持電荷型傳感器接入，外接JM3860應變放大器，可完成應力應變測試

?千兆以太網通訊，與計算機實時通訊可長時間實時、無間斷記錄多通道信號，所有通道并行同步工作，高連續采樣速率可達100kHz/通道

?每臺計算機可控制多通道以上同步并行采樣，滿足多通道、高精度、高速動態信號的測量需求

?準確的采樣速率：先進的數字頻率合成技術產生高精度、高穩定度的采樣脈沖，保證了多通道采樣速率的同步性、準確性和穩定性

?每通道獨立設置測量內容，通道間完全隔離，不會產生干擾

?每通道獨立電壓放大器，24位A/D轉換器，低通濾波器，消除通道間串?dāng)_影響，提高系統的抗干擾能力

?系統采用模塊化設計，具有較高的可靠性及可維護性

?全電子化、程控化設計

?極高的交、直流精度和極/佳的交流幅頻特性

系統組成

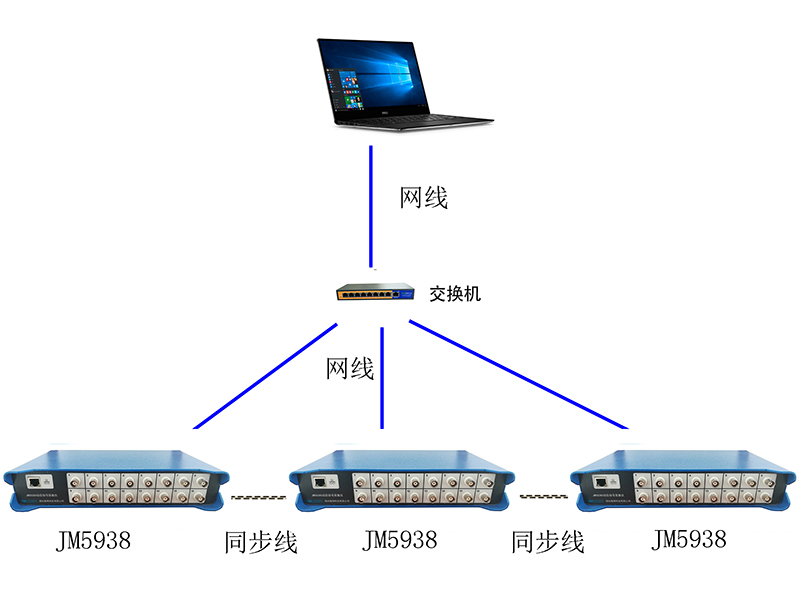

多臺連接示意圖

注：單臺直接網線與計算機連接

五、主要性能指標

1.通道數：8（JM5937）；16（JM5938）

2.AD位數：24 bits

3.采樣方式：并行同步采樣

4.采樣速率：高100kHz/CH，多檔可設置

5.精度：優于0.3%

6.數據接口：LAN

7.輸入信號類型：電壓或IEPE

8.輸入信號接口：BNC

9.信號輸入范圍：±10Vp、±3.3Vp、±1Vp、±330mVp、±100mVp、±33mVp、±10mVp 七擋量程，誤差小于-5%

10.輸入阻抗：>10 MΩ

11.模擬濾波器

截止頻率（Hz，-3±1dB）：800、4k、20k、PASS（100k）

衰減率：約-12dB/oct

12.IEPE供電電源：24V/4mA

13.頻率示值與頻率分辨率誤差：優于0.01%

14.動態范圍：＞100dB

15.通道間干擾：優于120dB

16.單臺設備及多臺設備級聯的通道間同步相位誤差：0°

17.采樣觸發方式：手動觸發、定時觸發、內觸發（信號觸發）

18.采樣長度：取決于設置或硬盤容量

19.采用過采樣技術，大大降低了對前置濾波器的要求，提升了系統   的可靠性及精度，在45%采樣率以下平坦度優于0.02dB，55%以上衰減率大于100dB

20.配套功能完善的采集控制軟件

21.功耗：19V/0.45A

22.工作電源：19V/3.95A,配套AC220V電源適配器

23.正常工作溫度范圍：-20℃～+70℃

24.工作濕度：<85%

25.外形尺寸（L×W×H，mm）：285×183（不含接地端子）×63（含腳墊）

26.重量：1.83kg

27.有USB接口的對應產品可供選擇
